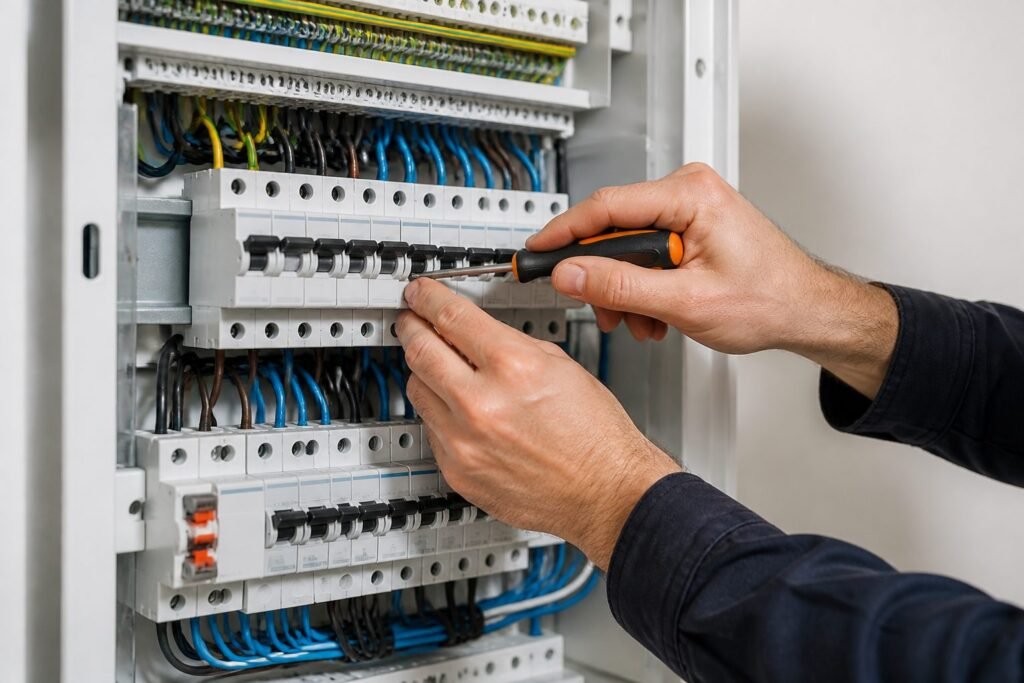

Le câblage d’un tableau électrique domestique suit une chaîne précise : alimentation en amont, interrupteurs différentiels 30 mA, disjoncteurs divisionnaires, puis circuits du logement. Les conducteurs de protection sont raccordés au bornier de terre. La composition du tableau dépend toutefois du nombre et de la nature des circuits, de leur section et des protections nécessaires. Il n’existe donc pas de schéma universel applicable sans dimensionnement préalable.
L’intervention doit être réalisée en priorité hors tension. Couper le disjoncteur ne suffit pas à sécuriser complètement l’opération : la consignation comprend la séparation de la source, la condamnation contre une remise sous tension, l’identification de la partie concernée et la vérification d’absence de tension.
Préparer la composition du tableau
Avant tout raccordement, chaque circuit doit être identifié avec sa destination, la section de ses conducteurs et le calibre du disjoncteur associé. Cette préparation permet de choisir le nombre de rangées, de répartir les circuits sous les protections différentielles et d’éviter les modifications improvisées pendant le câblage.
La composition initiale du coffret doit conserver au moins 20 % d’emplacements libres. Cette réserve sert à accueillir de futurs circuits ou appareillages sans devoir remplacer immédiatement le tableau.
Pour une installation neuve, une extension ou une partie modifiée, la série 2024 de la norme NF C 15-100 constitue la référence technique depuis septembre 2025. Au 14 septembre 2026, elle n’était toutefois toujours pas citée par l’arrêté réglementaire, qui conservait la présomption de conformité attachée au corpus de 2002, à sa mise à jour de 2005 et aux amendements A1 à A5. Il faut donc éviter de présenter une unique édition comme une « norme 2026 » indistinctement obligatoire.
Organiser les protections différentielles et divisionnaires
Tous les circuits du logement doivent être placés sous des dispositifs différentiels de 30 mA. Le tableau doit comporter au moins deux interrupteurs différentiels, et chacun peut protéger au maximum huit circuits. La différence entre disjoncteur et interrupteur différentiel est déterminante pour organiser le tableau : le premier est associé à un circuit, tandis que le second se place en amont d’un groupe de circuits.
Au moins un interrupteur différentiel de type A est nécessaire pour les circuits concernés, notamment la plaque de cuisson et le lave-linge. Il ne faut pas répartir les circuits uniquement en fonction de la place disponible : leur nature intervient également pour choisir entre un différentiel de type A ou AC.
Le calibre de chaque interrupteur différentiel doit respecter soit la règle de l’amont, soit le calcul de l’aval. Le nombre de modules placés sur la rangée ne permet pas, à lui seul, de dimensionner un interrupteur différentiel en 40 ou 63 A. Ce choix doit être effectué avant le câblage définitif.
Choisir les sections et les disjoncteurs des circuits courants
Les couples suivants illustrent le dimensionnement de quelques circuits domestiques en cuivre, sans déterminer l’alimentation générale ni celle d’un tableau secondaire :
| Circuit | Section | Protection | Condition |
|---|---|---|---|
| Éclairage | 1,5 mm² | Disjoncteur de 16 A maximum | Circuit d’éclairage |
| Prises | 1,5 mm² | Disjoncteur de 16 A maximum | Huit prises maximum |
| Prises | 2,5 mm² | Disjoncteur de 20 A maximum | Douze prises maximum |
| Plaque de cuisson monophasée | 6 mm² | Disjoncteur de 32 A | Circuit dédié |
| Lave-linge | 2,5 mm² | Disjoncteur de 20 A | Circuit spécialisé |
Ces valeurs ne permettent pas de déduire le calibre ou la section de l’alimentation générale. Ce dimensionnement dépend d’autres caractéristiques du projet, notamment de l’alimentation à réaliser, et doit faire l’objet d’un calcul distinct.
Dans quel ordre raccorder le tableau électrique ?
Une fois le plan du tableau établi et l’installation consignée, le raccordement s’effectue de l’amont vers l’aval selon l’ordre suivant :
- Repérer les circuits et confirmer pour chacun sa destination, sa section et la protection prévue.
- Raccorder les conducteurs de protection au bornier de terre du tableau.
- Raccorder l’alimentation des interrupteurs différentiels depuis la partie amont prévue à cet effet.
- Relier les interrupteurs différentiels aux disjoncteurs divisionnaires, avec des peignes et des connexions compatibles avec les appareillages et leurs instructions de montage.
- Connecter chaque circuit au disjoncteur qui lui est attribué, en respectant le plan préparé.
- Contrôler l’ensemble avant toute remise sous tension : correspondance entre circuits et protections, répartition sous les différentiels et conformité des connexions avec les appareillages employés.
Cette méthode évite de raccorder les départs au hasard puis de tenter de reconstituer leur organisation. Elle facilite aussi le repérage du tableau et le contrôle du nombre maximal de circuits placés sous chaque interrupteur différentiel.
Respecter les couleurs et ne pas se fier à elles seules
Le conducteur neutre est identifié en bleu, tandis que le conducteur de protection utilise obligatoirement le bicolore vert et jaune. La phase doit employer une autre couleur. Ce code facilite le raccordement, mais il ne remplace pas l’identification électrique des conducteurs.
Dans une installation ancienne, une couleur peut ne pas correspondre à la fonction attendue. Il ne faut donc jamais conclure qu’un fil est un neutre, une phase ou une terre en se fondant uniquement sur son apparence. L’identification des circuits et la vérification d’absence de tension restent indispensables avant toute manipulation.
