Si l’interrupteur différentiel saute alors qu’aucun disjoncteur divisionnaire ne se déclenche, la cause probable est une fuite de courant ou un défaut d’isolement, et non une surcharge ou un court-circuit. Les deux protections ne surveillent pas la même anomalie.
Le courant peut quitter son trajet normal et passer, par exemple, vers la terre ou la masse métallique d’un équipement. Cette fuite suffit à faire réagir le différentiel sans atteindre l’intensité nécessaire au déclenchement du disjoncteur du circuit.
Interrupteur différentiel et disjoncteur ne protègent pas du même défaut

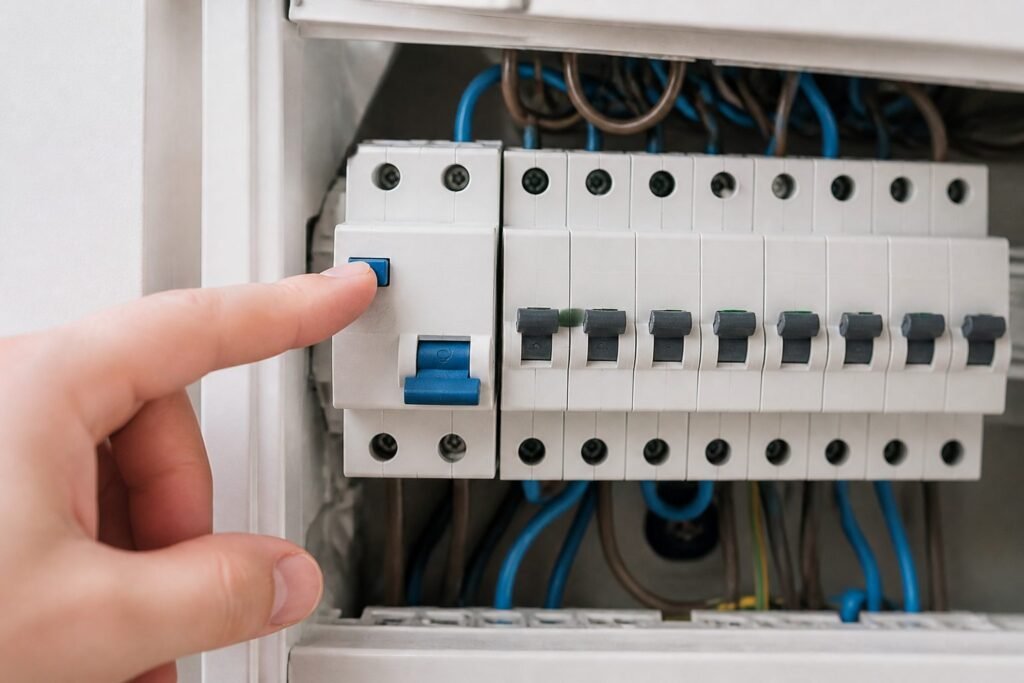

Dans un tableau résidentiel, l’interrupteur différentiel est généralement placé en tête d’une rangée. Il surveille l’écart entre le courant qui part par les conducteurs actifs et celui qui revient. Lorsqu’une partie du courant emprunte un autre chemin, il coupe l’alimentation des circuits placés sous sa protection.
Les disjoncteurs divisionnaires situés en aval réagissent pour leur part à une surcharge, une surintensité ou un court-circuit. Une fuite peut donc être détectée par le différentiel tout en restant trop faible pour faire tomber l’un de ces disjoncteurs.
Il ne faut pas non plus confondre l’interrupteur différentiel avec un disjoncteur différentiel. Ce dernier réunit la détection des fuites de courant et la protection contre les surcharges et courts-circuits.
Que signifient les indications 30 mA et 40 A ?
Sur un interrupteur différentiel résidentiel français marqué 30 mA, la valeur de 30 mA correspond à sa sensibilité aux courants de fuite. Le déclenchement d’un appareil de ce type intervient dans une plage comprise entre 15 et 30 mA.
Une indication telle que 40 A correspond à l’intensité assignée de l’appareil, et non à son seuil de détection d’une fuite. Un interrupteur différentiel ne possède pas la protection thermique ou magnétique d’un disjoncteur. Il est donc inexact d’expliquer son déclenchement normal par une simple « surcharge globale » dépassant 40 A.
Quelles causes peuvent faire sauter le différentiel seul ?
La cause fréquente est un défaut d’isolement dans un appareil électrique. Un élément interne dégradé peut laisser passer une partie du courant vers sa carcasse ou vers la terre. Le défaut peut apparaître uniquement lorsque l’appareil chauffe, lance un cycle particulier ou utilise une fonction précise.
Le problème peut aussi venir d’une prise, d’un câble ou d’un conducteur détérioré. L’humidité et les infiltrations sont également susceptibles de provoquer un déclenchement, notamment si la panne apparaît après une période humide ou concerne un équipement exposé à l’eau.
Le dernier appareil mis en marche est une piste, mais il n’est pas automatiquement responsable. Plusieurs faibles courants de fuite permanents peuvent s’additionner sur une même rangée jusqu’à provoquer la coupure. Un mauvais raccordement, comme un neutre commun à des circuits placés sous deux différentiels distincts, peut aussi être en cause. Ces situations nécessitent un diagnostic professionnel.
Plus rarement, l’interrupteur différentiel lui-même peut présenter une anomalie. Cette hypothèse devient notamment pertinente s’il refuse de tenir alors que tous les circuits qu’il protège sont coupés, mais elle ne peut pas être confirmée sans contrôle adapté.
Comment repérer le circuit probablement concerné ?
La recherche doit rester limitée aux manettes du tableau et aux fiches des appareils accessibles. Il ne faut ni ouvrir le tableau, ni déconnecter des fils, ni effectuer des mesures électriques sans compétence appropriée.
- Abaissez tous les disjoncteurs divisionnaires placés sous l’interrupteur différentiel qui a coupé.
- Réarmez l’interrupteur différentiel.
- Remontez les disjoncteurs divisionnaires un par un, en observant après lequel la coupure se reproduit.
- Laissez hors service le circuit qui provoque le déclenchement.
- Si ce circuit alimente plusieurs appareils accessibles, débranchez-les, remettez le circuit sous tension, puis rebranchez les appareils séparément.
Le circuit ou l’appareil après lequel le différentiel saute devient le principal suspect. Cette méthode fournit une piste, mais elle ne prouve pas que cet élément est lui-même défectueux. Le câblage, une prise, l’humidité ou l’addition de plusieurs fuites peuvent expliquer le même résultat.
Si le déclenchement est intermittent, il peut être nécessaire d’observer dans quelles conditions il survient. Un appareil peut fonctionner normalement à froid puis présenter une fuite pendant un cycle particulier. Il reste préférable de le laisser débranché dès qu’un lien reproductible apparaît.
Quand faut-il arrêter les essais ?
Si l’interrupteur différentiel ne reste pas enclenché alors que tous les disjoncteurs en aval sont abaissés, il faut cesser les réarmements et faire contrôler l’installation. La même précaution s’impose lorsque la panne demeure impossible à localiser ou revient de manière irrégulière.
Une odeur de brûlé, des traces d’échauffement, une prise noircie, un câble endommagé ou la présence d’humidité imposent de laisser le circuit concerné hors service. Il ne faut pas démonter la prise, l’appareil ou le tableau pour poursuivre soi-même la recherche. Un électricien pourra vérifier l’isolement, les raccordements et les courants de fuite sans exposer l’utilisateur à des pièces sous tension.
