Pour un interrupteur unipolaire d’éclairage dans une installation française, il faut couper la phase, jamais le neutre seul. La phase permanente arrive normalement sur la borne L de l’interrupteur, puis un retour lampe relie généralement la borne 1 au luminaire. Le neutre rejoint directement le luminaire.
Couper uniquement le neutre éteindrait bien la lampe, mais sa phase resterait raccordée. Une partie du luminaire pourrait donc demeurer reliée au conducteur actif alors que l’interrupteur est en position « éteint ». Cette position ne doit, dans tous les cas, jamais être considérée comme une mise en sécurité du circuit.

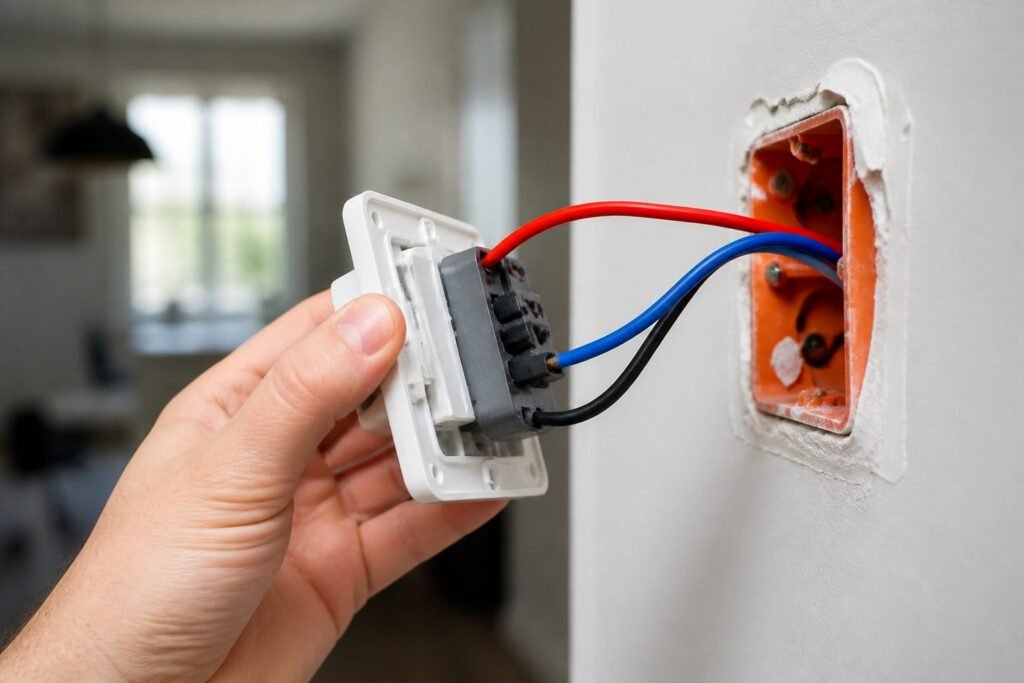

Comment se présente le câblage d’un interrupteur simple ?
Sur un interrupteur simple courant, les deux fils raccordés ne sont normalement pas une phase et un neutre. Il s’agit de la phase permanente et du retour lampe. La phase entre par la borne L ; lorsque le contact est fermé, elle ressort vers le luminaire par le retour lampe, généralement raccordé à la borne 1.
Le neutre suit un autre trajet et arrive directement au luminaire. Lorsque l’interrupteur ouvre le circuit, la phase n’alimente plus la lampe. C’est cette disposition qui évite de laisser volontairement la phase raccordée au luminaire lorsque l’éclairage est éteint.
Peut-on identifier les fils grâce à leur couleur ?
Dans le périmètre français, le bleu clair sert à identifier le neutre et le vert/jaune le conducteur de protection. La phase et le retour lampe peuvent employer d’autres couleurs, à condition de rester identifiables de façon cohérente.
Ces couleurs sont toutefois des indices, pas une preuve. Une installation ancienne ou modifiée peut comporter des fils mal repérés ou utilisés pour une fonction différente de celle attendue. Il ne faut donc pas déduire qu’un conducteur est la phase ou le neutre d’après sa seule couleur, ni chercher à l’identifier sous tension avec un simple tournevis testeur.
Pourquoi trouve-t-on parfois un neutre derrière l’interrupteur ?
La présence d’un fil neutre dans la boîte d’encastrement ne signifie pas nécessairement que l’interrupteur coupe ce conducteur. Certains mécanismes ont besoin d’une alimentation comprenant phase et neutre pour faire fonctionner un voyant, une électronique ou une fonction particulière.
Dans ce cas, le neutre peut alimenter le mécanisme tandis que le contact de commande continue de couper la phase destinée au luminaire. Le raccordement dépend alors du schéma propre à l’appareil. Il ne faut pas transposer automatiquement le câblage d’un interrupteur simple à un modèle électronique ou équipé d’un voyant.
Le cas particulier de l’interrupteur bipolaire
Un interrupteur bipolaire ne fonctionne pas comme un modèle unipolaire classique. Il ouvre simultanément la phase et le neutre. Le principe à retenir n’est donc pas que le neutre ne doit jamais traverser un interrupteur, mais qu’il ne faut pas couper le neutre seul dans le montage unipolaire courant.
Le nombre de conducteurs présents ne suffit pas à identifier le type d’appareil. Il faut tenir compte des bornes, du schéma du mécanisme et de la fonction prévue. Un interrupteur mural ne doit par ailleurs pas être confondu avec un disjoncteur ou un interrupteur différentiel.
Un éclairage éteint reste potentiellement dangereux
Même lorsque l’interrupteur coupe correctement la phase, son bouton ne garantit pas qu’une intervention soit sans danger. Une erreur de câblage, un repérage incorrect ou une alimentation provenant d’un autre circuit peuvent modifier la situation attendue.
Avant de démonter un interrupteur, de toucher aux conducteurs ou d’intervenir sur un luminaire, l’alimentation doit être coupée en amont. L’absence de tension doit ensuite être contrôlée avec un dispositif de vérification adapté. En cas de doute sur le câblage, l’état de l’installation ou l’identification des conducteurs, l’intervention doit être confiée à un professionnel.
