Détecter une fuite de courant avec un multimètre

Table des matières

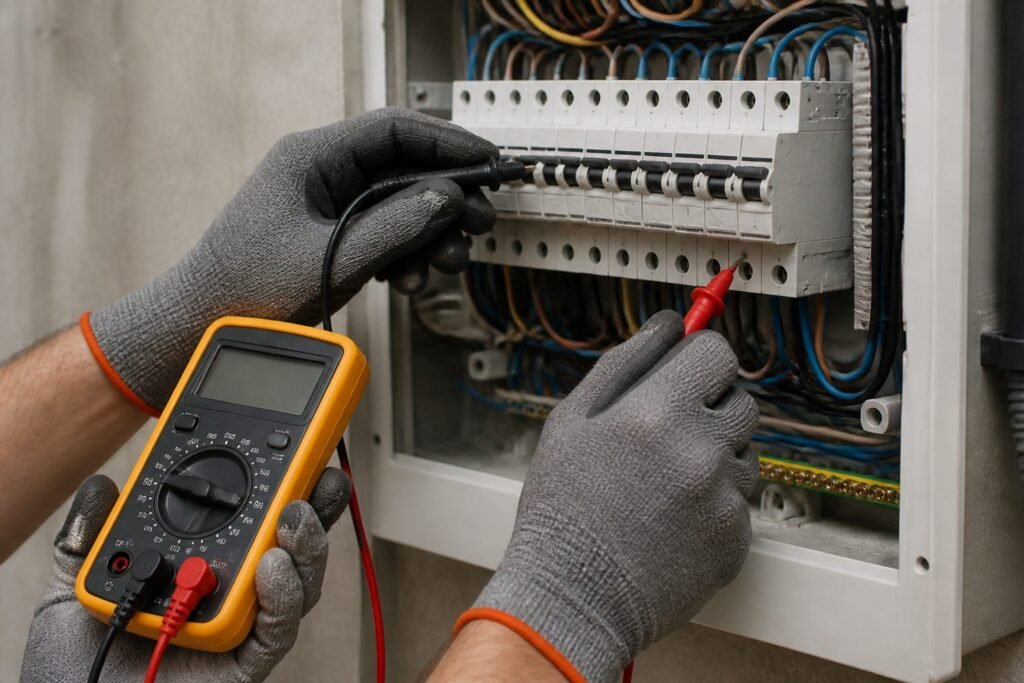

Illustration de Détecter une fuite de courant avec un multimètre

Un multimètre ordinaire peut aider à effectuer quelques contrôles hors tension, mais il n’est généralement pas l’outil adapté pour mesurer directement une fuite de courant sur une installation électrique domestique. Il ne faut surtout pas le brancher en mode ampèremètre aux bornes d’une prise ou en parallèle sur un circuit secteur. Dans cette configuration, sa très faible résistance provoquerait un court-circuit, avec un risque d’arc électrique, de détérioration de l’appareil et de blessure.

La méthode dépend donc de l’objectif. Pour repérer un circuit ou un appareil suspect, un tri progressif peut être réalisé sans accéder aux conducteurs. Pour mesurer réellement le courant résiduel sous tension, il faut une pince conçue pour les faibles courants de fuite. Si cette mesure ne suffit pas, un contrôle d’isolement hors tension peut être nécessaire. Ces deux dernières opérations demandent un appareil adapté et une personne compétente.

Courant de fuite, continuité et défaut d’isolement

Une fuite à la terre détourne une partie du courant de son trajet normal. Une protection différentielle compare le courant qui entre dans le circuit et celui qui en ressort. Elle coupe l’alimentation lorsque le déséquilibre dépasse sa sensibilité.

Le mode continuité d’un multimètre répond à une autre question. Il indique seulement s’il existe un trajet conducteur dont la résistance se situe sous le seuil propre à l’appareil. Ce test doit être effectué sur un circuit hors tension. Un bip ne prouve pas à lui seul la présence d’une fuite, et l’absence de bip ne garantit pas qu’aucune fuite ne se produit en fonctionnement.

Un défaut d’isolement ne se contrôle pas non plus de façon fiable avec le simple mode ohmmètre. Un contrôleur d’isolement applique une tension continue d’essai et mesure des résistances généralement exprimées en mégohms ou davantage. La tension d’essai doit être choisie correctement, les équipements sensibles peuvent devoir être déconnectés et le circuit doit être déchargé après le contrôle.

Localiser d’abord le circuit et l’appareil suspects

Lorsqu’une protection différentielle déclenche, le premier diagnostic consiste à isoler progressivement les circuits puis les appareils, sans démonter le tableau ni toucher aux conducteurs. La priorité reste le travail hors tension.

  1. Agir uniquement sur les commandes accessibles des protections afin d’isoler les différents départs, sans retirer de capot.
  2. Rétablir les circuits progressivement pour déterminer lequel provoque le déclenchement.
  3. Sur le circuit concerné, débrancher les appareils amovibles, puis les reconnecter un par un afin d’identifier une éventuelle association avec le défaut.
  4. Si le problème persiste alors que les appareils amovibles sont déconnectés, suspecter le câblage ou un équipement fixe et interrompre le diagnostic accessible à l’utilisateur.

Ce tri ne mesure pas la fuite et ne permet pas toujours de désigner un appareil avec certitude. Il sert à réduire le périmètre de recherche. Un déclenchement peut aussi résulter de plusieurs petites contributions qui s’additionnent, notamment lorsque des équipements électroniques comportent des filtres reliés à la terre.

Mesurer le courant résiduel avec une pince adaptée

La mesure sous tension s’effectue avec une pince de courant de fuite capable de mesurer sous 0,1 mA. Sur un circuit monophasé, la pince entoure simultanément la phase et le neutre. Les courants normaux de charge, de sens opposés, s’annulent alors dans la mesure. La valeur restante correspond au courant qui quitte le trajet prévu.

Une pince ampèremétrique ordinaire n’est pas nécessairement assez sensible pour cette opération. Il faut un modèle destiné aux faibles courants résiduels. L’accès simultané à la phase et au neutre peut en outre nécessiter une intervention à proximité de conducteurs sous tension. Cette mesure ne doit donc pas être improvisée dans un tableau électrique.

La localisation se fait par comparaison progressive. Une première mesure en amont donne le déséquilibre total, puis des mesures sur les différents circuits permettent d’identifier ceux qui y contribuent le plus. L’interprétation dépend toutefois des charges raccordées.

Distinguer une fuite du câblage de celle des appareils

Lorsque les appareils restent connectés, la valeur mesurée additionne les contributions du câblage et de tous les équipements alimentés. Une faible valeur ne suffit donc pas à condamner un appareil. Certains équipements électroniques génèrent en fonctionnement des courants vers la terre sans être nécessairement défectueux, et leur accumulation peut devenir significative.

Pour évaluer le câblage seul, les charges doivent être déconnectées avant la mesure. La comparaison entre le circuit sans charges et le même circuit avec ses appareils permet ensuite de déterminer où se concentre le déséquilibre. Il n’existe pas de valeur universelle permettant de déclarer un équipement défectueux sans tenir compte du circuit, des appareils raccordés et de la protection différentielle installée.

Pourquoi le multimètre en mode ampèremètre est dangereux ici

Un multimètre mesure un courant lorsqu’il est inséré en série avec la charge. Ses cordons doivent alors être placés dans des bornes spécifiques et son circuit interne présente une très faible résistance. Si les pointes sont posées directement entre deux potentiels du secteur, comme pour mesurer une tension, le multimètre crée pratiquement un court-circuit.

Cette confusion est particulièrement facile lorsque les cordons sont restés dans les bornes de courant après une autre mesure. Avant toute utilisation, il faut donc vérifier la fonction sélectionnée et la position des cordons. Pour rechercher une fuite domestique, cette précaution ne rend toutefois pas pertinente une mesure en série sur le secteur. La pince résiduelle évite d’ouvrir le circuit de charge, mais son emploi reste réservé à une intervention maîtrisée.

Quand confier le diagnostic à un professionnel

L’intervention d’un professionnel devient nécessaire lorsqu’il faut ouvrir le tableau, accéder aux conducteurs, mesurer un courant résiduel sous tension ou effectuer un contrôle d’isolement. Elle l’est également lorsque le tri par les seules commandes accessibles et le débranchement des appareils ne permet pas d’isoler clairement la cause.

Le diagnostic peut alors combiner la mesure à la pince, la séparation des contributions du câblage et des équipements, puis un essai d’isolement hors tension si nécessaire. Cette progression évite de confondre une simple continuité, un courant fonctionnel cumulé et un véritable défaut d’isolement.
