Comment brancher un interrupteur simple ?

Table des matières

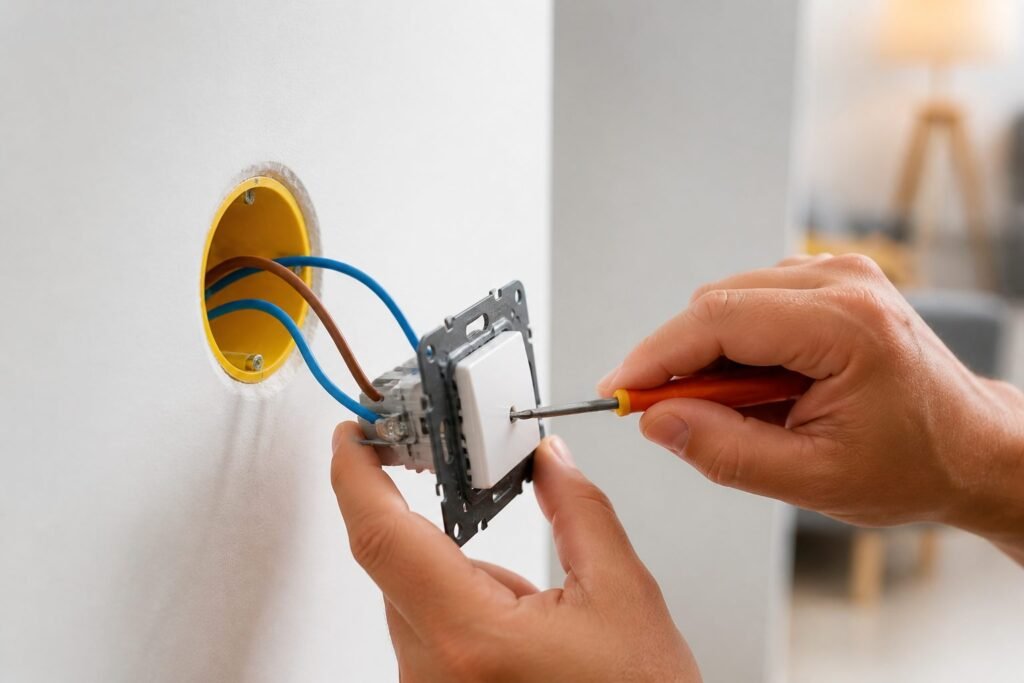

Illustration de Comment brancher un interrupteur simple ?

Pour brancher un interrupteur mécanique en simple allumage, raccordez la phase d’alimentation à la borne commune, généralement repérée par L ou P, puis le retour lampe à la borne 1 ou à la borne fléchée. Le neutre et le conducteur de protection ne se raccordent normalement pas à cet interrupteur.

Ce branchement convient uniquement lorsqu’un éclairage est commandé depuis un seul endroit. Il ne s’applique pas tel quel à un va-et-vient, à un bouton-poussoir, à un variateur, à un interrupteur connecté ou à un modèle avec voyant. Avant toute manipulation, l’alimentation doit être coupée et l’absence de tension effectivement vérifiée.

Vérifier qu’il s’agit bien d’un simple allumage

Un simple allumage comporte un seul point de commande pour un ou plusieurs luminaires qui s’allument simultanément. Si le même éclairage se commande depuis deux endroits, il s’agit d’un va-et-vient. Si la commande revient automatiquement en position après une pression, c’est généralement un bouton-poussoir associé à un télérupteur.

Le nombre de bornes du mécanisme ne suffit pas pour identifier le montage. De nombreux interrupteurs sont en réalité des mécanismes de va-et-vient à trois bornes, mais peuvent être utilisés en simple allumage. Dans ce cas, seules la borne commune et l’une des deux sorties sont raccordées. La seconde sortie reste libre.

Mettre le circuit en sécurité

La position éteinte de l’interrupteur mural ne protège pas contre le risque électrique. Il faut couper l’alimentation du circuit au tableau, empêcher toute remise sous tension intempestive et vérifier l’absence effective de tension avant de toucher les conducteurs.

Cette vérification nécessite un équipement adapté et la capacité de l’utiliser correctement. Si l’absence de tension ne peut pas être établie avec certitude, il ne faut pas intervenir. La même prudence s’impose lorsque plusieurs circuits semblent présents dans la boîte d’encastrement ou lorsque les fils et leurs connexions sont dégradés.

Raccorder la phase et le retour lampe

  1. Après la mise hors tension et sa vérification, retirez la plaque puis dégagez délicatement le mécanisme. Lors d’un remplacement, photographiez les raccordements existants et relevez les repères des bornes avant de débrancher les fils.
  2. Repérez la borne commune du nouvel interrupteur. Elle porte généralement la lettre L ou P, mais elle peut aussi être identifiée par une couleur propre au mécanisme. Les indications présentes sur l’appareil ou dans sa notice restent prioritaires.
  3. Raccordez le conducteur de phase d’alimentation à cette borne commune.
  4. Raccordez le conducteur qui repart vers le luminaire, appelé retour lampe, à la borne 1 ou à la borne fléchée.
  5. Si le mécanisme possède une borne commune et deux sorties, utilisez seulement la borne commune et l’une des sorties. Ne raccordez rien à la seconde sortie.
  6. Replacez le mécanisme et sa plaque sans pincer les conducteurs. L’alimentation ne doit être rétablie qu’une fois l’appareil complètement remonté.

La position physique des bornes varie selon les fabricants et les modèles. Il ne faut donc pas supposer que la phase se branche systématiquement en haut, en bas, à droite ou à gauche. Seuls les marquages du mécanisme permettent de choisir les bonnes bornes.

Ne pas identifier les fils uniquement par leur couleur

Dans une installation française, le bleu clair est réservé au neutre et la combinaison vert et jaune au conducteur de protection. En revanche, la phase et le retour lampe peuvent employer différentes autres couleurs. Une couleur ne permet donc pas, à elle seule, de distinguer avec certitude la phase du retour lampe, notamment dans une installation ancienne ou modifiée.

Lors d’un remplacement, le raccordement de l’ancien appareil et les repères de ses bornes fournissent des informations utiles, à condition de les relever avant toute déconnexion. Si les fils sont déjà débranchés ou si leur fonction demeure incertaine, leur identification nécessite des vérifications électriques qui ne doivent pas être improvisées.

Que deviennent le neutre et la terre ?

Dans un simple allumage mécanique ordinaire, le neutre va directement au point lumineux. Il n’est pas coupé par l’interrupteur et son absence dans la boîte murale peut donc être normale. Le conducteur de protection rejoint le luminaire lorsque celui-ci doit être mis à la terre. Il ne doit jamais être utilisé comme phase, retour lampe ou autre conducteur commandé.

Cette organisation ne doit pas être généralisée aux interrupteurs connectés, aux variateurs et à certains modèles avec voyant. Certains de ces appareils nécessitent un neutre dans la boîte d’encastrement ou imposent un câblage particulier. Leur raccordement doit suivre les repères et la notice du modèle concerné.

Quand confier le branchement à un électricien ?

Il est préférable de ne pas poursuivre si la configuration ne correspond pas au simple allumage attendu, si le même éclairage possède plusieurs points de commande, si un bouton-poussoir est installé, si plusieurs circuits semblent se rejoindre dans la boîte ou si les conducteurs sont détériorés. L’intervention doit également être confiée à un professionnel lorsque la phase et le retour lampe ne peuvent pas être identifiés avec certitude ou lorsque l’absence de tension ne peut pas être vérifiée correctement.
