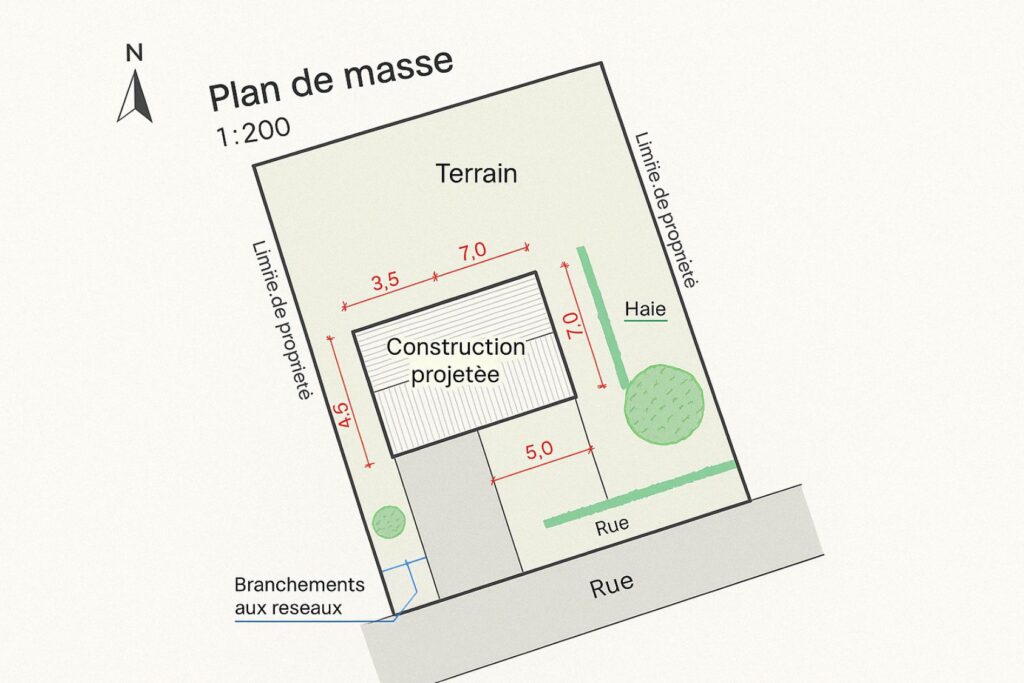

Le plan de masse est une représentation graphique du terrain et du projet vus de dessus. Il montre l’implantation des constructions, leurs dimensions, les accès, les aménagements extérieurs et les raccordements aux réseaux. Dans un dossier d’urbanisme, il permet à l’administration de comprendre l’ensemble du projet et de vérifier sa conformité aux règles applicables.
Ce document ne doit pas être confondu avec un simple extrait cadastral. Le cadastre aide à identifier la parcelle et ses limites, mais il ne décrit pas avec suffisamment de précision les travaux projetés. Un plan de masse doit intégrer des mesures, des niveaux et des informations propres au projet.
À quoi sert un plan de masse ?
Le plan de masse donne une vision globale de l’occupation du terrain avant et après les travaux. Il permet notamment de vérifier les distances entre la construction et les limites de propriété, la hauteur des bâtiments, l’organisation des accès, la présence des réseaux et la conservation ou la suppression de certains aménagements existants.
Il joue donc un rôle central pour implanter une maison sur un terrain. Les services instructeurs peuvent y contrôler la position du bâtiment par rapport à la voie publique, aux parcelles voisines et aux prescriptions du document local d’urbanisme.
Le plan sert également à évaluer la cohérence pratique du projet. Il fait apparaître, selon les cas, l’accès des véhicules, les cheminements, les espaces de stationnement, les terrasses, les clôtures, les plantations et les modalités de raccordement aux équipements publics.
Dans quels dossiers le plan de masse est-il demandé ?
Le plan de masse fait partie des pièces couramment exigées dans un dossier de permis de construire. Il est généralement identifié par le code PC2, ou PCMI2 lorsqu’il concerne une maison individuelle et ses annexes.
Dans le cadre d’une déclaration préalable, il est désigné par le code DP2. La réglementation prévoit notamment sa production lorsque le projet crée une construction ou modifie le volume d’une construction existante. Les pièces exigées dépendent toutefois de la nature précise des travaux et des caractéristiques du terrain.
Les règles administratives étant susceptibles d’évoluer, il reste nécessaire de consulter le formulaire et la notice correspondant à la demande au moment du dépôt.
Que doit contenir un plan de masse ?
Pour être exploitable, le plan doit présenter clairement l’état existant et l’état projeté. Il doit être suffisamment précis pour que les dimensions, les distances et les effets des travaux puissent être compris sans interprétation approximative.
Les informations à faire figurer dépendent du projet, mais le plan de masse comprend généralement :
- les limites et les dimensions du terrain ;
- l’orientation du plan, avec l’indication du nord ;
- l’échelle utilisée ;
- l’emplacement des constructions existantes, conservées ou démolies ;
- l’implantation, les dimensions et la hauteur des constructions projetées ;
- les distances entre les bâtiments et les limites de propriété ;
- les accès au terrain, les voies de circulation et les espaces de stationnement ;
- les terrasses, clôtures, piscines et autres aménagements extérieurs concernés ;
- les plantations maintenues, supprimées ou créées ;
- les raccordements aux réseaux ou les équipements privés prévus ;
- les emplacements et les angles des prises de vue demandées dans le dossier.
Pour un permis de construire, le plan doit être coté dans les trois dimensions. Il ne suffit donc pas d’indiquer les longueurs et les largeurs. Les hauteurs et, lorsque cela est nécessaire, les niveaux du terrain doivent également être précisés.
Que signifie une cotation dans les trois dimensions ?
La première dimension correspond aux longueurs, par exemple la largeur d’une façade ou la distance entre une construction et une limite séparative. La deuxième concerne les profondeurs et les distances mesurées sur le terrain. La troisième correspond aux hauteurs et aux niveaux.
Cette cotation permet de comprendre comment le bâtiment s’insère dans la parcelle. Elle peut inclure la hauteur totale de la construction, la hauteur à l’égout du toit, l’altitude du terrain naturel ou encore le niveau du plancher projeté lorsque ces données sont utiles à l’instruction.
Dans une zone inondable couverte par un plan de prévention des risques, les cotes peuvent devoir être rattachées au système altimétrique de référence prévu par ce document. Cette précision permet de contrôler la position du projet par rapport aux niveaux réglementaires.
Comment distinguer le plan de masse des autres plans ?
Le plan de masse représente la parcelle dans son ensemble et situe le projet sur le terrain. Le plan de situation, de son côté, localise le terrain à l’échelle de la commune ou du quartier. Il aide l’administration à repérer la parcelle, mais ne détaille pas l’implantation des constructions.
Le plan de coupe montre le terrain et le bâtiment selon une vue verticale. Il sert notamment à comprendre la pente, les modifications du profil du sol, les niveaux et la hauteur du projet.
Ces documents sont complémentaires. Utiliser le même repérage, les mêmes dimensions et les mêmes niveaux sur chaque pièce évite les incohérences susceptibles de compliquer l’examen du dossier.
Comment réaliser un plan de masse étape par étape ?
La réalisation commence par la collecte d’informations fiables sur la parcelle. Un extrait cadastral peut fournir une première base pour identifier la forme du terrain, ses références et son environnement. Il doit ensuite être complété par des mesures adaptées au niveau de précision attendu.
- Délimiter la parcelle en reportant ses limites, ses dimensions et les voies qui la desservent.
- Représenter l’état existant avec les bâtiments, annexes, clôtures, accès, arbres et équipements déjà présents.
- Positionner le projet avec ses dimensions extérieures et ses distances par rapport aux limites, aux voies et aux autres constructions.
- Ajouter les hauteurs et les niveaux nécessaires à la lecture du projet dans les trois dimensions.
- Reporter les aménagements extérieurs concernés par les travaux, notamment les terrasses, stationnements, plantations ou ouvrages d’assainissement.
- Indiquer les réseaux existants et projetés, ainsi que les branchements vers les bâtiments.
- Préciser l’échelle et l’orientation puis vérifier que toutes les mentions restent lisibles.
- Contrôler la cohérence avec les façades, la coupe, les photographies et les autres pièces du dossier.
Le choix de l’échelle dépend de la taille du terrain et du niveau de détail nécessaire. Elle doit permettre de lire les distances et les constructions sans surcharger le document. Une échelle trop petite masque les informations utiles, tandis qu’une échelle trop grande peut empêcher de représenter l’ensemble de la parcelle sur une seule feuille.
Comment représenter les réseaux et les accès ?
Le plan de masse doit indiquer le raccordement des bâtiments aux réseaux publics lorsqu’ils existent. Il peut s’agir de l’eau potable, de l’électricité, de l’assainissement, des télécommunications ou d’autres équipements nécessaires au projet.
Sur un terrain viabilisé, le plan peut montrer le cheminement entre les points de branchement situés en limite de parcelle et la construction. En l’absence de réseau public d’assainissement, l’emplacement des équipements privés prévus doit être représenté lorsque le projet est concerné.
Les accès doivent également être dessinés avec suffisamment de précision. Il convient de faire apparaître l’entrée du terrain, sa largeur, les voies internes, les zones de stationnement et les éventuelles modifications apportées à l’accès existant.
Lorsque la parcelle n’est pas directement desservie par une voie ouverte à la circulation publique, le plan doit indiquer l’emplacement et les caractéristiques de la servitude de passage permettant de rejoindre le terrain.
Peut-on utiliser le plan cadastral comme plan de masse ?
Le plan cadastral constitue une base utile, mais il ne remplace généralement pas un plan de masse complet. Il renseigne principalement sur le découpage parcellaire et l’emprise indicative de certains bâtiments. Il ne comporte pas nécessairement les dimensions précises, les hauteurs, les réseaux ou l’ensemble des aménagements projetés.
Le service officiel de consultation du plan cadastral permet d’obtenir gratuitement un extrait. Celui-ci peut être utilisé comme fond de plan à condition d’ajouter toutes les données nécessaires et de vérifier que sa précision convient au projet.
Pour un terrain complexe, pentu, irrégulier ou dont les limites sont incertaines, un relevé réalisé par un professionnel peut être nécessaire. Le cadastre a une vocation fiscale et ne constitue pas, à lui seul, une garantie de délimitation juridique de la propriété.
Qui peut réaliser le plan de masse ?
Le demandeur peut préparer lui-même le document lorsque le projet et le terrain sont simples et qu’il dispose de mesures fiables. Un logiciel de dessin, un outil de conception ou un tracé manuel propre et coté peuvent convenir, à condition que le résultat soit précis et lisible.
L’intervention d’un architecte, d’un maître d’œuvre, d’un dessinateur ou d’un géomètre peut toutefois sécuriser la préparation du dossier. Cette aide est particulièrement utile lorsque la parcelle présente une forte pente, que les limites sont difficiles à identifier, que le projet se situe dans une zone réglementée ou que plusieurs bâtiments et réseaux doivent être représentés.
Quel que soit l’auteur du document, la responsabilité du demandeur reste engagée quant à l’exactitude des informations transmises. Des mesures approximatives peuvent conduire à une demande de pièce complémentaire ou révéler, plus tard, une implantation non conforme.
Quelles erreurs éviter ?
Un plan de masse peut être graphiquement soigné tout en restant insuffisant pour l’instruction. Les difficultés les plus fréquentes concernent moins l’apparence du document que l’absence d’une information essentielle ou l’incohérence entre plusieurs pièces.
- omettre l’échelle ou l’orientation ;
- ne pas distinguer clairement l’existant du projet ;
- indiquer des dimensions différentes de celles figurant sur les façades ou la coupe ;
- oublier les distances par rapport aux limites de propriété ;
- ne pas représenter les accès, les stationnements ou les réseaux concernés ;
- ignorer les plantations supprimées ou créées ;
- utiliser un fond cadastral sans ajouter les cotations nécessaires ;
- présenter un document trop petit, trop chargé ou difficile à lire ;
- omettre les angles de prise de vue des photographies du dossier.
Avant le dépôt, une vérification croisée de toutes les pièces est indispensable. L’implantation, les dimensions, les hauteurs et les aménagements doivent rester identiques d’un document à l’autre.
Les vérifications à effectuer avant de déposer le dossier
Le plan de masse doit être confronté aux règles applicables à la parcelle, notamment celles relatives à l’implantation, à l’emprise au sol, aux hauteurs, aux accès, au stationnement et aux espaces végétalisés. Ces prescriptions peuvent varier selon la commune et la zone dans laquelle se trouve le terrain.
Le Géoportail de l’urbanisme permet de consulter les documents d’urbanisme disponibles pour une parcelle. La mairie reste toutefois l’interlocuteur compétent pour confirmer les règles locales et les pièces attendues dans une situation particulière.
Le dernier contrôle doit porter sur la lisibilité du document, la présence des cotations dans les trois dimensions, la représentation des réseaux et la concordance avec les autres plans. Un plan complet ne garantit pas à lui seul l’acceptation du projet, mais il permet à l’administration de l’examiner sur une base claire et cohérente.
