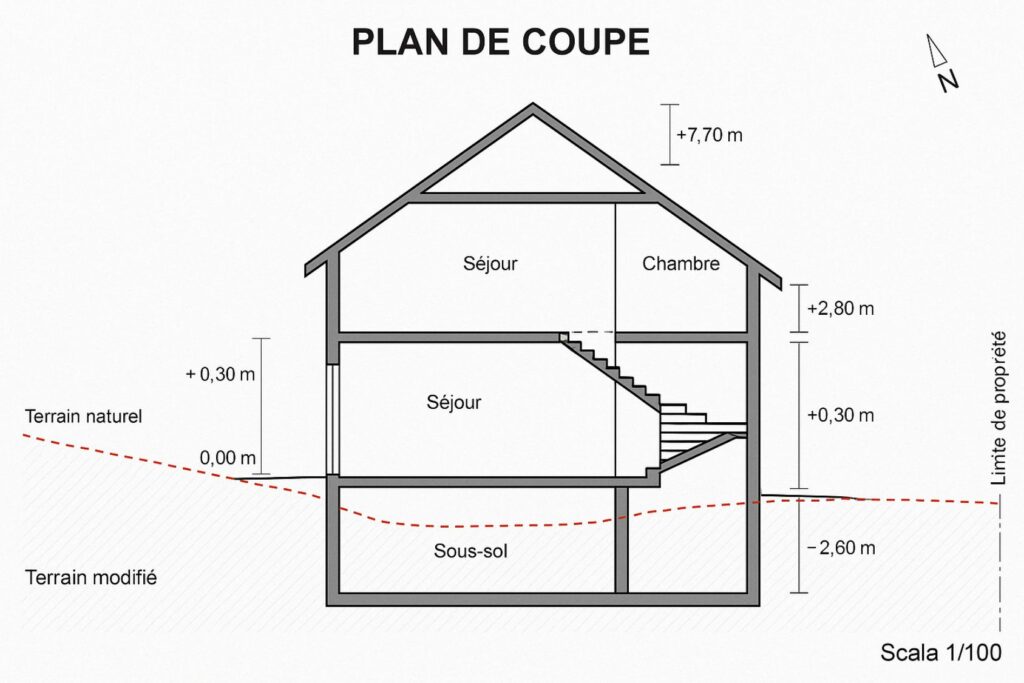

Le plan de coupe est une représentation verticale du terrain et de la construction projetée. Il montre le bâtiment comme s’il avait été tranché selon une ligne précise, afin de faire apparaître son implantation, ses hauteurs et sa relation avec le relief du terrain.
Dans un dossier d’urbanisme, ce document permet surtout à l’administration de comprendre l’impact du projet sur le sol existant. Il ne sert pas à détailler l’aménagement intérieur de la maison, mais à vérifier la cohérence du volume extérieur, des niveaux et des modifications apportées au terrain.
Qu’est-ce qu’un plan de coupe en urbanisme ?
Un plan de coupe représente le terrain et la construction vus de côté, suivant un axe choisi. Contrairement à une vue en plan, qui observe le projet depuis le dessus, la coupe révèle les différences d’altitude, les fondations visibles, les hauteurs du bâtiment, les pentes et les éventuels terrassements.
Dans le cadre d’un permis de construire, le Code de l’urbanisme prévoit que le plan en coupe précise l’implantation de la construction par rapport au profil du terrain. Lorsque les travaux modifient ce profil, il doit faire apparaître l’état initial et l’état futur du sol. Cette exigence est notamment définie par l’article R. 431-10 du Code de l’urbanisme.
Le plan de coupe ne doit pas être confondu avec une coupe architecturale détaillée destinée à décrire l’intérieur d’un bâtiment. Dans un dossier administratif, l’objectif principal reste la lecture du volume extérieur et de son implantation sur le terrain.
À quoi sert le plan de coupe ?
Le plan de coupe aide le service instructeur à évaluer l’intégration du projet dans son environnement immédiat. Il permet notamment de vérifier si la construction respecte les règles d’urbanisme relatives aux hauteurs, à l’implantation et à l’adaptation au relief.
Il complète le plan de masse, qui représente l’organisation générale du projet sur la parcelle vue du dessus. La coupe apporte une information différente : elle montre la dimension verticale du projet et les écarts de niveau entre le terrain, la construction et ses abords.
Elle permet de comprendre plusieurs éléments déterminants :
- la position du bâtiment par rapport au terrain naturel ;
- la hauteur de la construction et de ses principaux volumes ;
- les différences de niveau entre l’amont et l’aval de la parcelle ;
- les déblais, remblais et terrassements prévus ;
- l’implantation d’ouvrages enterrés ou semi-enterrés ;
- les modifications du profil du sol après les travaux.
Sur un terrain plat, la lecture est généralement simple. Sur un terrain en pente, le plan de coupe devient particulièrement important, car une vue de dessus ne suffit pas à montrer la manière dont la construction s’insère dans le relief.
Dans quels dossiers faut-il fournir un plan de coupe ?
Pour une maison individuelle soumise à permis de construire, le plan en coupe est généralement identifié comme la pièce PCMI3. Il fait partie des documents graphiques permettant d’examiner l’implantation et l’aspect du projet dans le dossier de permis de construire.
Dans une déclaration préalable, il correspond à la pièce DP3. La notice administrative indique notamment qu’il doit être fourni lorsque les travaux modifient le profil du terrain, par exemple lors du creusement d’une piscine.
La nécessité de joindre ce document dépend toutefois de la nature exacte du projet et de la liste des pièces exigées par le formulaire applicable au moment du dépôt. Les formulaires et notices administratives pouvant évoluer, il convient de vérifier la version en vigueur avant de constituer le dossier.
Le plan de coupe s’inscrit parmi plusieurs documents complémentaires. Le plan de situation localise la parcelle dans la commune, tandis que le plan de masse montre l’organisation du projet sur le terrain. Chacun répond à une question différente du service instructeur.
Que doit contenir un plan de coupe ?
Un plan de coupe doit permettre de comprendre le projet sans interprétation hasardeuse. Il doit donc montrer clairement les éléments utiles à l’instruction, avec des indications cohérentes et suffisamment lisibles.
La coupe doit généralement représenter :
- le profil du terrain avant les travaux ;
- le profil du terrain après les travaux lorsque celui-ci est modifié ;
- l’emprise et le volume extérieur de la construction ;
- les principaux niveaux du bâtiment ;
- les hauteurs utiles à la compréhension du projet ;
- les parties enterrées ou semi-enterrées visibles dans l’axe de coupe ;
- les terrassements, remblais, déblais ou soutènements concernés ;
- l’échelle du dessin ;
- le repérage de la coupe par rapport au terrain.
Le volume extérieur doit être représenté de manière suffisamment précise pour que l’instructeur comprenne la hauteur et la forme générale du projet. En revanche, les planchers et l’organisation intérieure n’ont pas à être détaillés dans la coupe administrative lorsqu’ils ne sont pas nécessaires à la compréhension de l’implantation.
Les cotes doivent être cohérentes avec les autres pièces du dossier. Une hauteur indiquée sur la coupe ne doit pas contredire une dimension figurant sur les façades ou le plan de masse.
Terrain naturel et terrain projeté : une distinction essentielle
Le terrain naturel correspond au profil du sol avant la réalisation des travaux. Le terrain projeté représente son état après le chantier, une fois les terrassements, remblais ou aménagements achevés.
Lorsque le projet modifie le relief, les deux profils doivent être distingués sans ambiguïté. Cette comparaison permet de mesurer l’effet réel de la construction sur la parcelle. Elle évite aussi qu’un remblai important ou un décaissement soit masqué par une représentation limitée au seul état final.
Sur le dessin, les deux lignes peuvent être identifiées par des mentions explicites telles que « terrain naturel » et « terrain après travaux ». L’emploi de tracés distincts améliore la compréhension, à condition que la légende reste claire.
Cette distinction est particulièrement importante pour les maisons implantées sur un terrain en pente, les sous-sols, les garages semi-enterrés, les piscines et les projets nécessitant des murs de soutènement.
Comment choisir l’emplacement de la coupe ?
L’axe de coupe doit traverser les parties les plus significatives du projet. Une coupe réalisée à un endroit secondaire peut être techniquement correcte tout en restant insuffisante pour comprendre l’implantation réelle du bâtiment.
Il est préférable de faire passer la ligne de coupe par le volume principal de la construction et par la zone où le relief joue un rôle important. Sur une parcelle en pente, l’axe doit généralement permettre de visualiser le dénivelé et les principaux terrassements.
L’emplacement et le sens d’observation de la coupe doivent être repérés sur le plan de masse. Une ligne accompagnée de flèches ou de lettres de repérage permet de relier immédiatement les deux documents. Une appellation comme « coupe A-A » doit rester identique sur toutes les pièces concernées.
Une seule coupe peut suffire lorsque le terrain et le projet sont simples. Plusieurs coupes peuvent être nécessaires si la parcelle présente des pentes dans plusieurs directions ou si les différents volumes du bâtiment ne peuvent pas être compris sur un seul axe.
Comment réaliser un plan de coupe étape par étape ?
La réalisation commence par la collecte d’informations fiables. Il faut disposer des dimensions du projet, des niveaux du terrain, de la hauteur des volumes construits et des données relatives aux terrassements prévus.
Une méthode rigoureuse consiste à procéder dans l’ordre suivant :
- choisir un axe de coupe pertinent sur le plan de masse ;
- relever le profil du terrain existant le long de cet axe ;
- reporter l’emplacement de la construction ;
- dessiner le volume extérieur avec ses hauteurs ;
- ajouter les parties enterrées ou semi-enterrées ;
- tracer le profil futur du terrain si les travaux le modifient ;
- indiquer les niveaux, les cotes et les mentions nécessaires ;
- ajouter l’échelle et le repérage de la coupe ;
- contrôler la cohérence avec les autres plans du dossier.
La première étape graphique consiste à représenter le terrain naturel. Sur un terrain irrégulier, le profil doit refléter les variations de niveau réellement rencontrées dans l’axe choisi. Une ligne artificiellement simplifiée peut fausser la perception de l’implantation.
Le volume de la construction est ensuite positionné sur ce profil. Les principaux niveaux peuvent être indiqués à partir d’un repère stable, par exemple le niveau du rez-de-chaussée. Pour mieux comprendre les conventions graphiques et les systèmes de cotation, il peut être utile de consulter les principes permettant de lire un plan de maison.
Si le projet prévoit des mouvements de terre, le profil futur doit être ajouté. Les zones remblayées ou décaissées doivent être compréhensibles, notamment autour des façades, des accès, d’un sous-sol ou d’une terrasse.
Quelle échelle utiliser ?
L’échelle doit permettre de représenter l’ensemble de la construction et une portion suffisante du terrain sans rendre les informations illisibles. Elle dépend donc de la taille de la parcelle, du volume du projet et du format du document.
Le choix doit surtout rester cohérent avec le niveau de précision attendu. Une échelle trop réduite masque les différences de niveau et les cotes. Une échelle trop grande peut empêcher de montrer correctement les abords et le profil général du terrain.
L’échelle doit être mentionnée clairement. Une échelle graphique est particulièrement utile, car elle reste exploitable lorsque le document est imprimé ou affiché dans un format différent de celui prévu à l’origine.
Les personnes qui réalisent elles-mêmes leurs pièces graphiques doivent également veiller au respect des proportions. Les principes généraux utilisés pour dessiner un plan de maison s’appliquent aussi à la construction d’une coupe lisible et correctement dimensionnée.
Quelles hauteurs et quelles cotes indiquer ?
Le plan doit comporter les dimensions réellement utiles à l’instruction. Il ne s’agit pas de multiplier les chiffres, mais de rendre la hauteur du projet et sa relation avec le terrain immédiatement compréhensibles.
Selon la configuration, il peut être pertinent d’indiquer :
- le niveau du terrain naturel à plusieurs points significatifs ;
- le niveau du terrain projeté ;
- le niveau du plancher principal ;
- la hauteur à l’égout du toit ;
- la hauteur au faîtage ou au point le plus haut ;
- la profondeur d’une partie enterrée ;
- la hauteur d’un mur de soutènement ;
- les principaux écarts de niveau autour du bâtiment.
Les niveaux altimétriques doivent utiliser un même repère sur l’ensemble du dessin. Lorsqu’un niveau de référence arbitraire est choisi, par exemple 0,00 pour le plancher du rez-de-chaussée, sa signification doit être constante.
Les hauteurs indiquées doivent également correspondre aux règles applicables au projet. La façon de mesurer une hauteur peut dépendre du plan local d’urbanisme et de la configuration du terrain. Le plan de coupe doit donc être préparé à partir des définitions retenues par les règles locales, et non selon une convention choisie au hasard.
Ce qui ne doit pas surcharger le dessin
Un plan de coupe administratif n’a pas vocation à devenir un plan d’exécution. Ajouter trop de détails constructifs peut nuire à sa lisibilité sans apporter d’information utile au service instructeur.
Il est généralement inutile de représenter avec précision les cloisons, les équipements sanitaires, le mobilier ou tous les composants techniques du bâtiment. Ces éléments ne servent pas à apprécier l’implantation du projet par rapport au terrain.
Les détails intérieurs peuvent toutefois apparaître de manière simplifiée lorsqu’ils aident à comprendre les niveaux ou la structure générale du volume. L’essentiel est de conserver une hiérarchie visuelle claire entre le terrain, le bâtiment et les cotes principales.
Les erreurs fréquentes à éviter
Un plan incomplet ou contradictoire peut ralentir l’instruction du dossier et conduire à une demande de pièce complémentaire. Les erreurs les plus courantes concernent moins la qualité esthétique du dessin que l’absence d’informations essentielles.
- ne représenter que le terrain après travaux alors que son profil est modifié ;
- omettre la ligne du terrain naturel ;
- choisir une coupe qui ne traverse pas le bâtiment principal ;
- ne pas repérer l’axe de coupe sur le plan de masse ;
- oublier les hauteurs ou les niveaux utiles ;
- utiliser une échelle illisible ou non indiquée ;
- présenter des dimensions différentes selon les pièces du dossier ;
- masquer les remblais, les déblais ou les parties enterrées ;
- surcharger le dessin avec des détails intérieurs sans utilité administrative.
Une incohérence entre le terrain représenté sur la coupe et celui figurant sur les autres documents peut rendre le projet difficile à apprécier. Avant le dépôt, il faut donc vérifier les dimensions, les niveaux et les dénominations sur l’ensemble des pièces graphiques.
Peut-on réaliser soi-même un plan de coupe ?
Un particulier peut réaliser lui-même un plan de coupe lorsque le projet reste simple et que les données nécessaires sont disponibles. Un dessin manuel propre ou un logiciel de dessin peut convenir, à condition de respecter les proportions, les cotes et les informations attendues.
La difficulté augmente lorsque le terrain est fortement pentu, irrégulier ou mal relevé. Elle devient également plus importante en présence d’un sous-sol, de plusieurs niveaux, de soutènements ou de terrassements complexes.
Dans ces situations, l’intervention d’un professionnel peut sécuriser la représentation du terrain et la cohérence du dossier. Le recours à un géomètre peut notamment être utile lorsque les altitudes ou les limites doivent être relevées avec précision. Un architecte, un maître d’œuvre ou un dessinateur peut ensuite intégrer ces données au projet.
Quel que soit l’auteur du document, la lisibilité reste essentielle. Le plan doit permettre à une personne qui ne connaît pas le projet de comprendre immédiatement où passe la coupe, quel est le terrain existant et quelles transformations sont prévues.
Vérifications à effectuer avant le dépôt
Avant de joindre le plan au dossier, un contrôle final permet de repérer les omissions les plus pénalisantes. Il faut notamment vérifier que l’axe choisi traverse bien une partie représentative du projet et qu’il est reporté sur le plan de masse.
Le terrain naturel et le terrain projeté doivent être identifiables lorsqu’ils diffèrent. Les hauteurs et les niveaux doivent être lisibles, tandis que l’échelle et les repères doivent apparaître clairement.
Enfin, toutes les informations doivent correspondre aux autres documents : implantation du bâtiment, dimensions, niveaux, pente de toiture et volumes extérieurs. La cohérence entre les pièces est aussi importante que le contenu de la coupe elle-même, car le service instructeur examine le dossier dans son ensemble.
