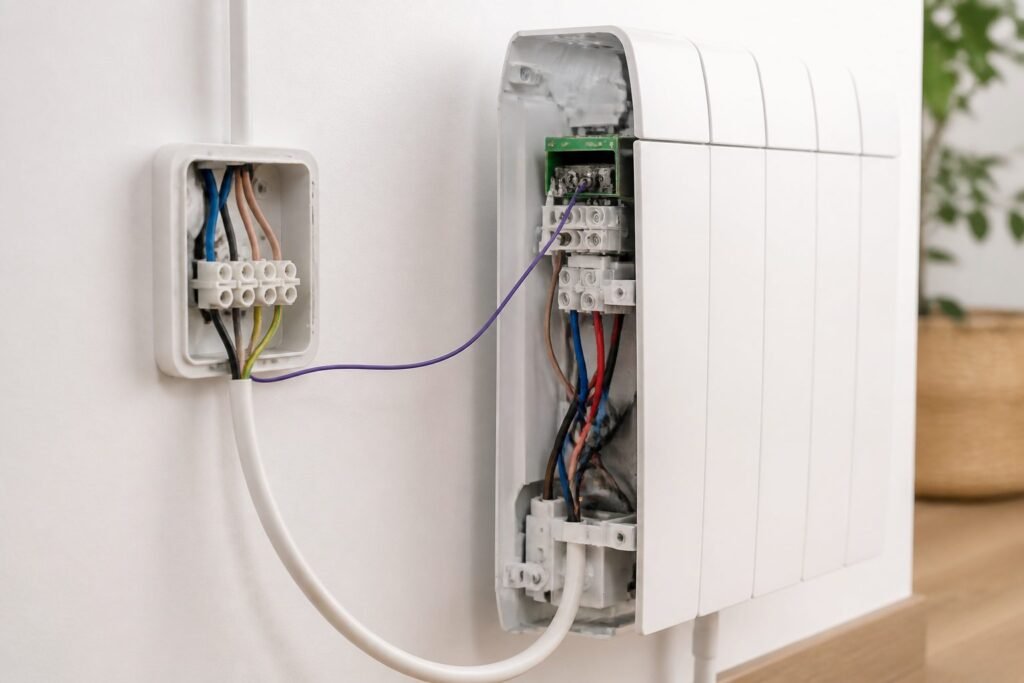

Le fil pilote du radiateur se branche sur le conducteur pilote présent dans la sortie de câble, ou sur la borne FP d’un module de commande compatible. Ce conducteur mural rejoint généralement un programmateur, un gestionnaire d’énergie, un délesteur ou un autre dispositif de pilotage. Le fil pilote, souvent noir côté radiateur, ne doit jamais être raccordé à la terre.
Si aucun conducteur pilote ou dispositif de commande n’est disponible, le fil pilote du radiateur peut rester débranché. Il doit alors être isolé individuellement dans une borne adaptée. Le radiateur continuera de fonctionner avec sa régulation locale ou avec une autre solution de pilotage compatible.
Quel branchement selon la configuration du logement ?
La bonne solution dépend de la présence du fil pilote mural et de son raccordement réel au tableau électrique :
- Liaison pilote murale active : le fil pilote du radiateur est relié au conducteur pilote identifié dans la sortie de câble. Celui-ci doit aboutir à la sortie d’une zone du dispositif de commande.
- Fil mural présent mais non raccordé au tableau : il faut d’abord vérifier son cheminement et prévoir son raccordement à une commande compatible. Une modification du tableau doit être confiée à un professionnel qualifié.
- Aucun fil pilote mural : un module local compatible peut être installé dans ou près de la boîte de raccordement, si l’espace disponible, l’alimentation et sa notice le permettent. Cette solution évite de créer une liaison pilote jusqu’au tableau.
- Pilotage non utilisé : le fil pilote noir du radiateur reste isolé séparément. Il ne doit être relié ni au neutre, ni à la phase, ni au conducteur vert-jaune de protection.
Dans une installation ancienne, la couleur ne suffit pas à identifier la fonction d’un conducteur. Le repérage réel du câblage et la notice du radiateur priment toujours. En cas de couleurs incohérentes, de conducteurs non identifiés ou de plusieurs générations d’appareils, un contrôle professionnel est nécessaire.
À quoi sert le fil pilote ?
Le fil pilote est une liaison de commande, distincte de l’alimentation électrique qui fournit la puissance de chauffe. Il transmet un ordre au radiateur, mais ne règle pas directement sa température comme le ferait un thermostat central.
Le thermostat et la sonde intégrés à chaque radiateur restent responsables de la régulation dans la pièce. Le dispositif central demande simplement à l’appareil d’appliquer un mode tel que Confort ou Éco, en fonction d’un horaire, d’une zone ou d’une consigne de gestion.
Un système à quatre ordres gère généralement Confort, Éco, Hors-gel et Arrêt. Un système à six ordres ajoute Confort −1 °C et Confort −2 °C. Le mode Éco correspond habituellement à une baisse d’environ 3 à 4 °C par rapport à la consigne Confort, tandis que le mode Hors-gel vise environ 7 °C. Les fonctions réellement exécutées dépendent toutefois du radiateur et de la commande utilisés.
Un appareil compatible avec quatre ordres ne pourra pas nécessairement interpréter les deux niveaux Confort réduits envoyés par une commande à six ordres. Cette compatibilité doit être vérifiée avant de regrouper différents radiateurs sur une même zone.
Quelle commande relier aux fils pilotes ?
Le choix dépend du niveau de centralisation recherché, du câblage existant et de la nécessité de piloter les radiateurs par zone ou séparément :
| Solution | Fonction principale | Configuration adaptée | Points à vérifier |
|---|---|---|---|
| Programmateur fil pilote centralisé | Envoie des ordres selon des plages horaires | Logement équipé de fils pilotes rejoignant le tableau | Nombre de zones, compatibilité quatre ou six ordres et capacité des sorties |
| Gestionnaire d’énergie | Programme plusieurs zones et peut intégrer d’autres fonctions de gestion | Installation centralisée comprenant plusieurs groupes de radiateurs | Fonctions disponibles, câblage des zones et compatibilité des appareils |
| Délesteur | Réduit temporairement certaines consommations lorsque la puissance appelée devient trop élevée | Installation où le chauffage doit participer au délestage | Ordres pris en charge et organisation des circuits prioritaires |
| Module connecté local | Pilote un radiateur ou un petit groupe sans liaison exploitable jusqu’au tableau | Absence de fil pilote mural ou besoin de commande individuelle | Place dans la boîte, alimentation, compatibilité et conditions d’installation |
| Programmation embarquée du radiateur | Gère localement les périodes et les modes | Fil pilote inutilisé et réglage indépendant suffisant | Fonctions propres à l’appareil et absence de centralisation par zone |
Pour créer une zone « nuit », les fils pilotes des radiateurs des chambres peuvent, par exemple, rejoindre une même sortie du programmateur. Ce regroupement reste soumis à la notice et à la capacité admissible de la sortie concernée. Un pilotage individuel nécessite au contraire des sorties séparées ou des modules locaux.
Comment effectuer le raccordement en sécurité ?
Le fil pilote peut être alimenté par un circuit de commande distinct de celui du chauffage. Couper uniquement le disjoncteur du radiateur ne garantit donc pas l’absence de tension sur ce fil. Toutes les alimentations susceptibles d’alimenter la puissance et la commande doivent être coupées, puis l’absence de tension vérifiée avant toute intervention.
Le raccordement suit les étapes suivantes :
- Consulter la notice du radiateur et du dispositif de commande.
- Couper les circuits concernés, y compris l’éventuelle alimentation indépendante de la commande, puis vérifier l’absence de tension.
- Identifier la phase, le neutre, le conducteur de protection éventuel et le fil pilote sans se fier uniquement aux couleurs.
- Raccorder l’alimentation du radiateur aux conducteurs correspondants dans la sortie de câble.
- Relier le fil pilote du radiateur au conducteur pilote mural identifié, ou à la borne FP du module compatible.
- Isoler individuellement chaque conducteur inutilisé dans une borne adaptée.
- Refermer correctement la sortie de câble avant la remise sous tension.
- Activer sur le radiateur le mode PROG, FP, programmation externe ou pilotage externe.
- Tester successivement les ordres Confort, Éco et Hors-gel afin de contrôler la réaction de l’appareil.
Lorsque les fils pilotes dépendent d’un circuit de commande indépendant protégé par un disjoncteur de 2 A, leur sectionnement doit être prévu. Une signalisation « Attention fil pilote à sectionner » doit alors être placée au tableau et dans les boîtes de connexion concernées.
Que faire du conducteur de terre avec un radiateur de classe II ?
Un radiateur de classe II ne comporte généralement pas de borne de terre. Dans ce cas, le conducteur vert-jaune venant du mur ne se raccorde ni au radiateur ni au fil pilote. Il reste isolé dans la boîte de connexion, dans une borne distincte.
Dans une salle d’eau, aucun radiateur basse tension ne doit être installé dans les volumes 0 et 1. En volume 2, l’appareil doit être de classe II et protégé par un dispositif différentiel de 30 mA.
Combien de radiateurs peut-on raccorder à un circuit ?
Il n’existe pas de limite universelle fixée à trois radiateurs. Le nombre d’appareils dépend de leur puissance cumulée, de la section des conducteurs et du calibre du disjoncteur du circuit chauffage.
Les repères de dimensionnement sont de 3 500 W au maximum avec des conducteurs de 1,5 mm² et un disjoncteur de 16 A, 4 500 W avec 2,5 mm² et 20 A, 5 750 W avec 4 mm² et 25 A, et 7 250 W avec 6 mm² et 32 A. Un radiateur électrique fixe doit être alimenté par un circuit chauffage dédié et raccordé par une sortie de câble.
Ces limites concernent le circuit de puissance. Elles ne déterminent pas à elles seules combien de fils pilotes peuvent être regroupés sur une zone de programmation. Pour la commande, il faut aussi respecter la capacité de chaque sortie du programmateur, du gestionnaire ou du module.
Pourquoi le radiateur ne suit-il pas les ordres ?
Le mode externe n’est pas activé
Après le branchement, le radiateur doit être placé sur le mode prévu pour recevoir les ordres externes. S’il reste en mode manuel ou sur sa programmation interne, il peut ignorer le signal transmis par le fil pilote.
Le conducteur mural n’aboutit pas à la commande
La présence d’un fil dans la sortie de câble ne prouve pas qu’il est raccordé au tableau. Il peut être interrompu, isolé ou non affecté à une zone. Son cheminement doit alors être vérifié avant toute modification.
La commande et le radiateur ne gèrent pas les mêmes ordres
Un appareil limité à quatre ordres peut réagir différemment aux commandes Confort −1 °C et Confort −2 °C. Les notices permettent de vérifier la compatibilité et le comportement prévu pour les ordres non reconnus.
La zone ou le câblage est incorrect
Si plusieurs radiateurs réagissent ensemble alors qu’ils devraient être indépendants, leurs fils pilotes peuvent avoir été regroupés sur la même sortie. À l’inverse, un appareil qui ne répond jamais peut être raccordé à une autre zone ou à un conducteur non actif.
Le repérage présente une incertitude
Une tension persistante, des couleurs non conformes au repérage attendu, une installation ancienne ou une intervention nécessaire dans le tableau imposent l’arrêt des essais. Le contrôle et la modification du câblage doivent alors être confiés à un professionnel qualifié.
